충격식 분쇄기
충격식 분쇄기 (ATOMIZER)의 특징
아토마이저는 주속 100m/sec 이상의 고속에서 미분쇄를 하는 충격식 분쇄기입니다.
본 분쇄기의 특징은 안정된 제품 입도와 큰 처리 능력을 가지고 있습니다.
본 기기는 회전 디스크에 장착된 해머가 그 외주 부에 장착되어 있는 라이닝 플레이트의 안쪽을 1mm의 간격을 유지하면서 고속 회전으로 충격·마쇄·압쇄 및 고속 교란에 의한 분자끼리의 충돌로 미립화하는 분쇄기 입니다.

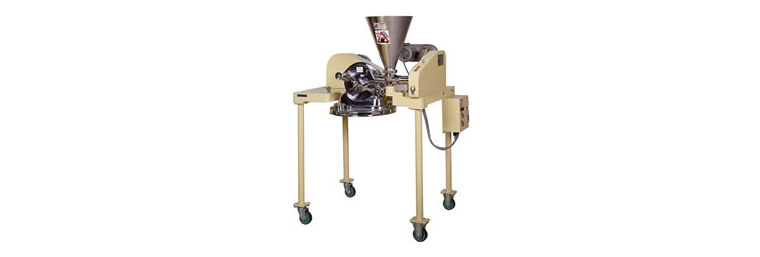

소형 충격식 분쇄기 MKA-5J 건식 사양
매우 소량의 원료도 분쇄 가능한 스텐레스 재질의 자켓 냉각식 소형 생산기종 입니다.(MKA-1)

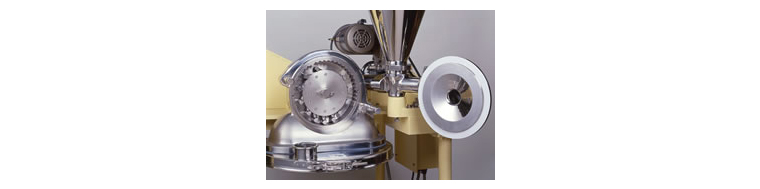

전면 커버가 개폐하는 구조이기 때문에 분해 청소나 조립작업을 용이하게 실시할 수 있습니다.
또, 소형기종으로 분쇄율이 높고, 비교적 간단하게 200~300메쉬(60~30)마이크론의 미립자를 얻을 수 있습니다.


형식 MKA-2J MKA-5J
모터 0.75~1.5 Kw-3상 2.2~3.7 Kw-3상
해머본체 1련 6개 1련 12개
표준 능력 10~50 Kg/Hr 30~150 Kg/Hr
외형 치수 720×690×1070 940×650×1430
중량 150 Kg 250 Kg

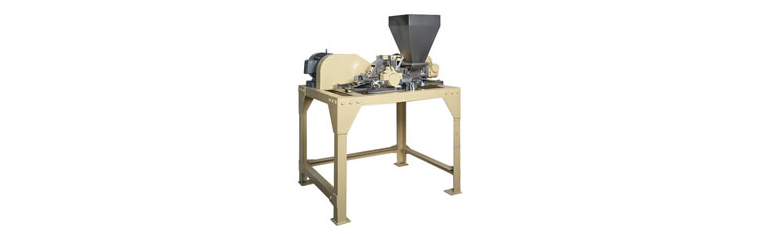

중형 충격식 분쇄기 MKA-10J 건식 사양
안정된 제품 입도와 지극히 큰 처리 능력을 가지는 대형 분쇄기입니다.
컴팩트하게 설계한 본 기기는 양산기종으로서 자성체 혼입 방지에는 롤,플레이트식의 영구자석이나 전자석을 호퍼부에 장착할 수 있습니다.


형식 MKA-10J MKA-15J MKA-20J
모터 3.7~7.5 Kw-3상 7.5~15 Kw-3상 11~22 Kw-3상
해머본체 1련 12개 1련 12개 2련 24개
표준 능력 50~250 Kg/Hr 150~700 Kg/Hr 400~1500 Kg/Hr
외형 치수 1200×1400×1800 1500×1300×1800 1500×1400×1800
중량 450 Kg 800 Kg 1000 Kg
